Fűtési és hűtési rendszer vezérlése

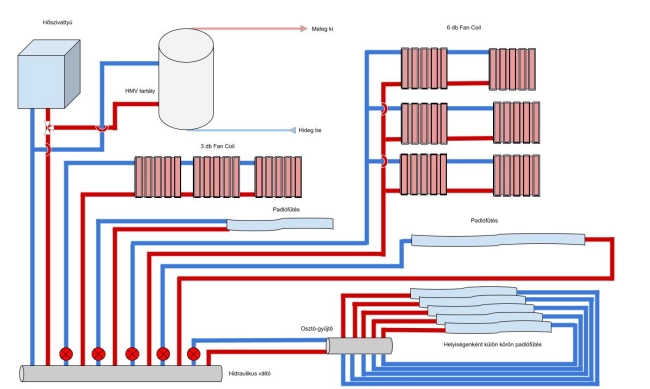

A fűtési és hűtési rendszer központi eleme egy 16 kW-os Chofu hőszivattyú, amely egy hidraulikus váltón keresztül osztja el a hőenergiát.

A vezérlést egy Linksys WRT3200 router biztosítja OpenWRT 21 rendszerrel, amelyen Domoticz 2021.1 és DSVT plugin fut.

A helyiségek funkciója és az üzemeltetési igények miatt öt virtuális termosztát lett beállítva, ezért volt szükség az átlagosnál nagyobb teljesítményű routerre.

Közösségi tér fűtése és hűtése

A közösségi tér fűtését és hűtését két különálló DSVT termosztát vezérli:

• Padlófűtés – alapvetően ez biztosítja a fűtést.
• Fan-coil vezérlés – gyorsabb felfűtéshez szükség esetén bekapcsolható.

A fűtés alapvetően a padlófűtésen keresztül történik, de ha gyors felfűtés szükséges, a fan coil is besegíthet.
A hűtés kizárólag fan coilokkal történik.

A közösségi tér nyílászáróin Zigbee nyitásérzékelők találhatók, amelyek célja:

• Megakadályozni a külső tér felesleges hűtését vagy fűtését.
• Ha egy ajtó vagy ablak nyitva van, a rendszer automatikusan módosítja az adott helyiség hőmérséklet-szabályozását.Összegzés

• A hőszivattyús fűtési és hűtési rendszer virtuális termosztátokkal működik, amelyeket Domoticz és DSVT plugin vezérel.
• A közösségi térben padlófűtés és fan-coil kombinációja működik, a hűtés kizárólag fan coilokon keresztül történik.
• A vendégszobák közös padlófűtéssel, de külön fan coilokkal hűthetők, amelyeket egyedi virtuális termosztátok vezérelnek.
• A családi ház fűtése jelenleg osztó-gyűjtő szelepekkel szabályozott, de a motoros szelepek telepítése folyamatban van.
• A Zigbee nyitásérzékelők biztosítják a hatékony energiagazdálkodást, megelőzve a felesleges fűtést vagy hűtést.

Virtuális termosztátok és hőmérsékleti profilok

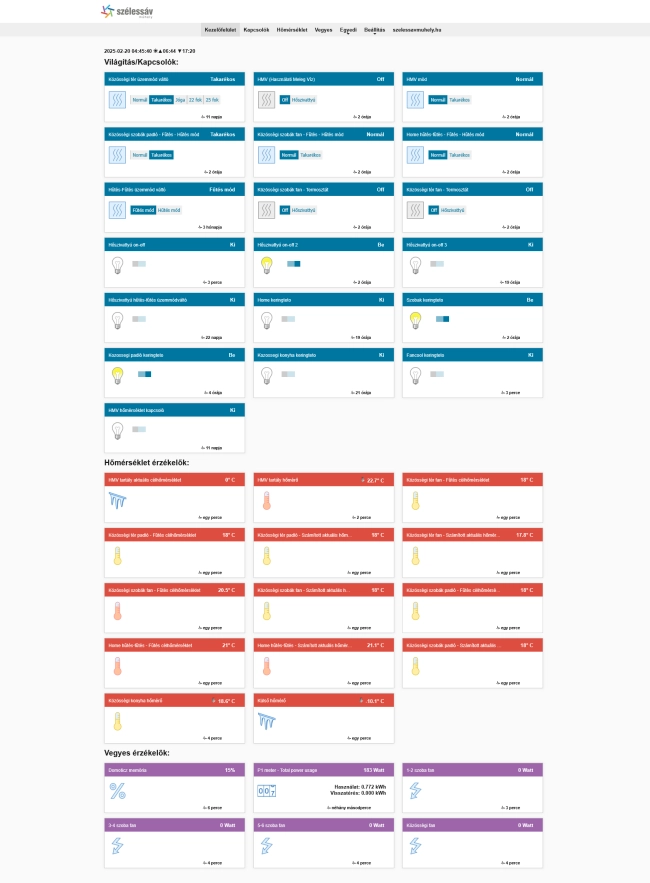

A rendszer támogatja a különböző használati módokhoz igazodó hőmérsékleti profilokat, amelyeket a Domoticz Blocky vizuális script szerkesztőjével hoztunk létre.

A vezérlés egy virtuális select kapcsolón keresztül történik, amelynek különböző beállításai módosítják:

• Az üzemmódot.
• A különböző zónák célhőmérsékletét a virtuális termosztátokon keresztül.

Ez lehetővé teszi, hogy a felhasználók saját igényeik szerint módosítsák a beállításokat, akár alapszintű informatikai ismeretekkel is.

Vendégszobák fűtése és hűtése

A vendégszobák fűtési és hűtési rendszere:

• Fűtés: közös padlófűtéssel működik.
• Hűtés: minden szobában külön fan coil biztosítja.

A hat különálló helyiség miatt egy virtuális termosztát nem tudná kezelni az összes zónát, ezért a rendszer logikai egységekre bontva működik.

A funkcionális szétválasztás további előnye:

• A fan coilok esetében az egyes szobákban elhelyezett Zigbee nyitásérzékelők kikapcsolják a hűtést, ha egy ablak nyitva van.
• A padlófűtés nagy hőtehetetlensége miatt ilyen gyors reagálásnak nincs értelme, így erre a funkcióra nem lenne alkalmas.

Családi házrész fűtési rendszere

A családi ház részben csak padlófűtés működik, amelyet jelenleg az osztó-gyűjtő szelepekkel hangoltunk be.

• Folyamatban van a motoros szelepek telepítése, amellyel külön zónákra osztható a rendszer és egyedileg szabályozhatóvá válik.
