Padló- és kiegészítő radiátoros fűtés proaktív vezérléssel.

200 literes HMV napkollektor vezérlés:

• Kiegészítő fűtőpatron használata fagyvédelemhez.

• Elektromos energia többlet esetén HMV készítés biztosítása.

Az épület felépítése

Az épület egy vegyes szerkezetű építmény, amely egy eredetileg kb. 50 m²-es vályogfalú házból és egy 60 m²-es hozzáépített részből áll.

• Eredeti épületrész:

  • Kb. 50 m²-es vályogfalas szerkezet.

• Hozzáépített rész:

  • 38 cm vastag Porotherm falazat.
  • 10 cm hőszigeteléssel ellátva.

• Fűtési rendszer:

  • Padlófűtés és radiátorok kombinációja.
  • A padlófűtés alulméretezett és kivitelezési hibákkal terhelt, ami hatással van a fűtési teljesítményre és a hőeloszlásra.

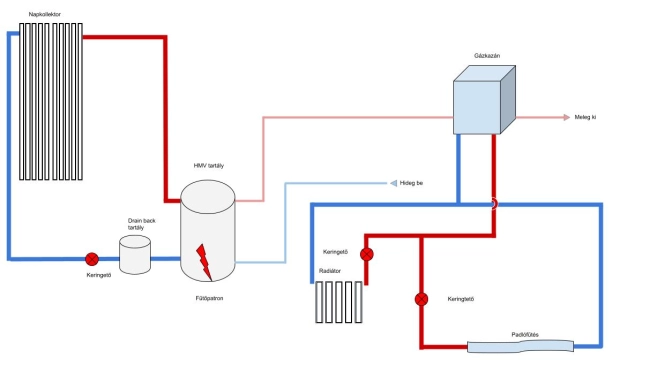

Az épület fűtési rendszere és HMV-készítése

Fűtési rendszer

Az épület fűtését egy Ariston kondenzációs gázkazán biztosítja, amelyhez padlófűtés és radiátorok csatlakoznak.

• Padlófűtés:
  • Az egész épületben egyenletes hőleadást biztosít.
• Radiátorok:
  • Néhány helyiségben kaptak helyet, ahol a nagyobb üvegfelületek miatt nagyobb hőveszteség tapasztalható.
  • A radiátorok a padlófűtéssel azonos, fix 40°C-os vízzel működnek, így nem volt szükség magasabb hőmérsékletre a kívánt komfort eléréséhez.

Hőmérséklet-szabályozás

• A rendszer jelenleg egy zónaként van vezérelve, két hőmérő átlagértéke alapján.
• Időjárás-követő szabályzás problémája:
  • Az Ariston gázkazán saját időjárás-követő funkciója nem bizonyult hatékonynak, ezért a kazán fix hőmérsékleten működik folyamatosan.



HMV (Használati Melegvíz) hibrid rendszer

A HMV-készítést egy 20 csöves vákuumcsöves napkollektor látja el, amely egy 200 literes tartályt melegít drain-back rendszerrel.

• Napkollektoros előmelegítés:
  • A napkollektor által melegített víz a padlástérben elhelyezett tartályba kerül.
• Kombi kazán átfolyós melegítése:
  • A tartályból a víz a gázkazán hideg oldali bekötésére csatlakozik.
  • Ha a tartályban lévő víz hőmérséklete eléri vagy meghaladja a 42°C-ot, akkor a víz csak átfolyik a kazánon, további fűtés nélkül.
  • Ha a víz hőmérséklete alacsonyabb, a kazán automatikusan továbbmelegíti.
• Megbízhatóság:
  • A rendszer az elmúlt években stabilan működött, mindössze 2-3 alkalommal kellett manuálisan újraindítani egy kisebb hibából fakadóan.



Padlófűtés lomhaságának kompenzálása

A padlófűtés nagy hőtehetetlensége miatt a rendszer:

• 2 órával előre tekintő beállítással működik, figyelembe véve a külső hőmérséklet változásait.
• 0,5°C-os célhőmérséklet-szabályozási tartománnyalkompenzálja a lassú reakciót.
  • Ez biztosítja, hogy a beltéri hőmérséklet ne ingadozzon túlzottan, és a fűtés időben reagáljon a várható hőmérsékletváltozásokra.



Összegzés

✅ Hatékony hibrid HMV-készítés napkollektorral és kondenzációs kazánnal.
✅ Padlófűtés és radiátorok kombinációja a komfortos és egyenletes hőeloszlásért.
✅ Előre tekintő vezérlés a padlófűtés lomhaságának kezelésére.
✅ Stabil működés, minimális karbantartási igénnyel.

Hardverek és vezérlési rendszer

Központi vezérlés

• A központi vezérlést egy Asus RT65 router látja el OpenWRT 21 rendszerrel.

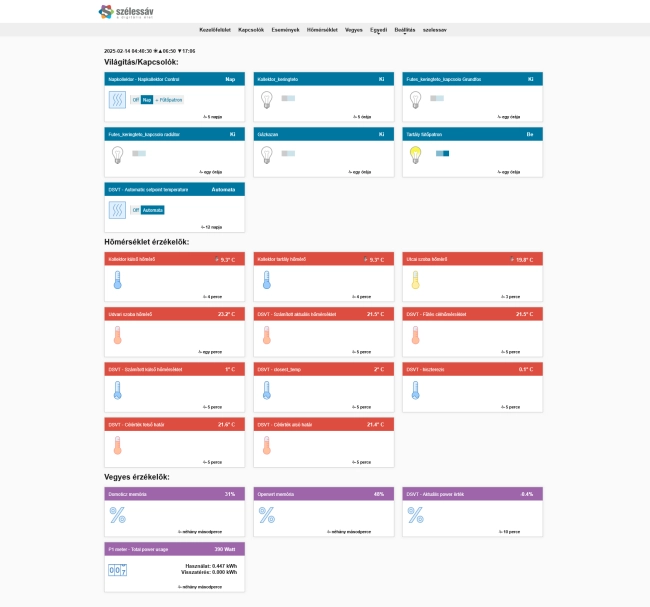

• Az automatizációs rendszer a Domoticz 2021.1 szoftver.



Fűtésvezérlés

• Hőmérsékletmérés

  • A hőmérséklet mérésére két Wemos D1 mini szolgál Tasmota firmware-rel.
  • A szenzorok DS18B20 hőmérők, amelyek WiFi-n keresztül küldik az adatokat a routeren futó MQTT szervernek.
  • A Domoticz ebből dolgozza fel az értékeket és vezérli a reléket.

• Relévezérlés

  • Az AthomTech 4 csatornás Wi-Fi relé végzi a kapcsolásokat.

A relék kiosztása:

1. A gázkazán szobatermosztát kapcsolási pontja.
2. A padlófűtés keringtető szivattyúja.
3. A radiátoros fűtés keringtető szivattyúja.

A kazán beépített szivattyúja nem megfelelő teljesítményű a teljes rendszer ellátására, ezért külön keringtető szivattyúk biztosítják a megfelelő áramlást a padlófűtés és radiátoros körökben.

Napkollektor vezérlése

• Vezérlő: Shelly 1 Tasmota firmware-rel.
• Hőmérsékletmérés
  • Hőmérséklet kiegészítő modul két DS18B20 szenzorral:
    • Az egyik a kollektor felső gyűjtőpaneljében,
    • A másik a HMV tartályban.

A vezérlési logika a következő:

1. A drain-back keringtető szivattyú vezérlése a Shelly kapcsolón keresztül történik.
2. Ha a HMV tartály eléri a 75°C-ot, a rendszer leállítja a keringetést.
   • A drain-back rendszer miatt nincs túltermelési probléma, a kollektor nem forr fel.
3. A keringtetés akkor indul el, ha a kollektor hőmérséklete legalább 2°C-kal meghaladja a tartály hőmérsékletét, és addig működik, amíg ez a feltétel fennáll.



Összegzés

• A fűtési rendszer és a napkollektor WiFi-alapú hőmérsékletméréssel és vezérléssel működik.
• A Domoticz kezeli az összes automatikus folyamatot az MQTT szerveren keresztül.
• Külön keringtető szivattyúk biztosítják a megfelelő fűtési teljesítményt.
• A drain-back rendszer megakadályozza a kollektor túlmelegedését és felesleges energiafelhasználását.
