Az itt bemutatott rendszerek nem követendő minták – ezeket nem mi terveztük (nem is tudnánk, hiszen nem vagyunk gépészmérnökök). Mi csupán meglévő rendszereket láttunk el szenzorokkal és relékkel, hogy vezérelhetővé tegyük őket.
Célunk elsősorban az, hogy ötleteket adjunk, és bemutassuk a rendszer sokoldalúságát és rugalmasságát – szinte mindent meg lehet oldani!
Ha az alaprendszer önmagában nem is támogat valamilyen speciális igényt, egy jól megírt script vagy egy Blocky vizuális felületén létrehozott logika biztosan képes rá.
Távfűtéses lakás/iroda motoros radiátor szeleppel |
A helyiség távfűtéses, a radiátorok vezérlését automatizálni kellett annak függvényében, hogy tartózkodik-e valaki az irodában vagy sem. Az automatikus hőmérsékletszabályozás célja a komfortérzet megtartása mellett 5-7% energia-megtakarítás elérése. OpenWrt ONE + SonOff Zigbee USB dongle + SonOff TVR szelepek, Noname Zigbee TVR szelep |

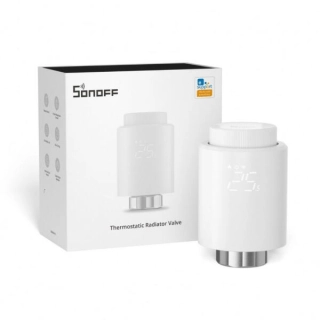

A rendszer egy OpenWrt ONE routerre van telepítve, amelyhez egy Sonoff USB Zigbee koordinátor csatlakozik. Szerencsére ezen az eszközön már nem jelent problémát a Domoticz-Zigbee plugin használata, mivel rendelkezésre áll elegendő memória a telepítéshez és futtatáshoz. A plugin telepítésének részletei megtalálhatók itt: https://zigbeefordomoticz.github.io/wiki/en-eng/, azonban az általunk készített firmware már tartalmazza ezt az integrációt. A hagyományos termosztatikus fejeket cseréltük távolról vezérelhető motoros szelepekre:

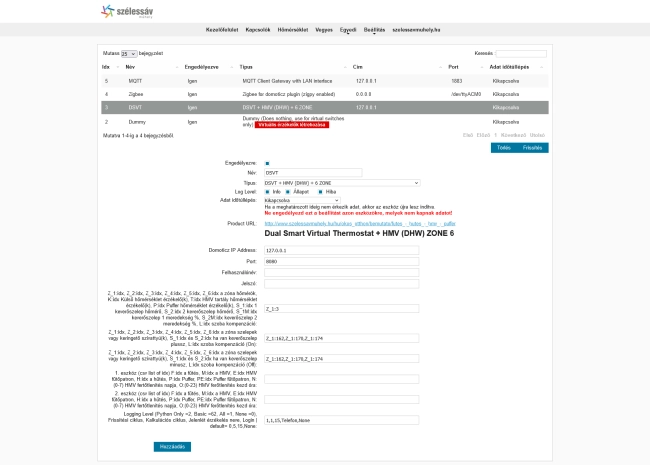

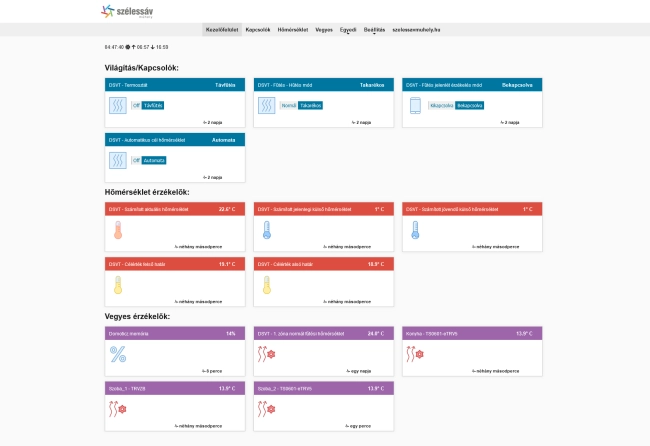

Telepítés és beállításA szelepek felszerelése viszonylag egyszerű, mindkét eszközhöz mellékeltek adapterkészletet a különböző radiátorszelepekhez való illesztéshez. Fontos megjegyezni, hogy ezek a motoros szelepek kizárólag termosztatikus radiátorszelepekre szerelhetők, hagyományos „tekerős” szelepekre nem. A felszerelést követően az eszközök automatikusan kalibrálják magukat, és csak ezután lehet őket párosítani a Zigbee koordinátorral. A sikeres párosítás után a Thermostat/SetPoint hardverelemet kell megkeresni a Beállítások → Eszközök listában. Ha figyelemmel szeretnénk kísérni a működését, hozzáadhatjuk az aktív eszközök listájához (jobb oldalt a zöld kerek nyíl ikon), ha nem, elegendő az IDX értékét feljegyezni. A Beállítások → Hardverek menüben a DSVT opció kiválasztásával az adott IDX értéket be kell írni a kívánt zóna megjelölésével mind a Zónaszelepek ON, mind az OFF listába. Hőmérséklet-szabályozás és zónák kezeléseA szelepek hőmérsékletérzékelői önállóan is használhatók, de lehetőség van arra is, hogy több szelep vagy más érzékelők értékeit kombinálva, a zónába telepített hőmérők átlagolt értékét vegye figyelembe a rendszer az aktuális zónahőmérséklet meghatározásakor. Ha a beállításokat megfelelően elvégeztük, a DSVT a kívánt fűtési hőmérsékletnek megfelelően módosítja a szelep SetPoint értékét. Ez a felfűtési vagy hűtési szakaszban akár jelentősen eltérhet az elvárt hőmérséklettől, de ez normális működési jelenség. Miért van szükség központi vezérlésre?Felmerülhet a kérdés, hogy miért nem elegendő a hagyományos termosztatikus fejek vagy a motoros szelepek beépített vezérlési lehetősége, és miért van szükség egy központi vezérlő rendszerre. 1. Automatikus jelenlétérzékelés és dinamikus hőmérséklet-szabályozásA központi vezérlés egyik fő előnye, hogy kombinálható jelenlétérzékeléssel, így a fűtési célhőmérséklet automatikusan módosítható attól függően, hogy tartózkodik-e valaki a helyiségben. Egy általános „ökölszabály” szerint minden egyes fok csökkentés akár 5% energiamegtakarítást eredményezhet. Érdemes tehát az üres helyiségekben csökkenteni a hőmérsékletet, hogy elkerüljük a felesleges energiafogyasztást. A hagyományos termosztatikus fejek ezt csak manuálisan teszik lehetővé (pl. elutazáskor le kell tekerni, majd visszaérkezéskor visszaállítani), ami nem túl kényelmes. A motoros fejek már előre programozhatók, de ezek sem tudnak rugalmasan alkalmazkodni a napi rutin változásaihoz. A központi vezérlés ezt a problémát megoldja, hiszen Wi-Fi alapú jelenlétérzékeléssel automatikusan igazodik az életritmushoz. 2. Távoli vezérlés és analitikaA DSVT rendszer további előnye, hogy távoli felügyeletet és vezérlést biztosít egyéni felhőszolgáltatáson keresztül. Ennek köszönhetően:
A fenti lehetőségek együttesen hozzájárulnak az energiatakarékos és kényelmes fűtésszabályozáshoz, miközben teljes körű rálátást biztosítanak a rendszer működésére. |
