A SmartHome RF redőnyök rendkívül elterjedtek, rengeteg háztartásban megtalálhatók. Ugyanakkor ezek okos otthon rendszerbe integrálása általában nehézkes vagy költséges, mivel a gyári megoldások zárt rendszerek és gyakran felhőszolgáltatáshoz kötöttek.
A bemutatott megoldás egyik legnagyobb előnye, hogy olcsón és hatékonyan teszi lehetővé ezeknek a redőnyöknek az okosítását, anélkül hogy le kellene cserélni a meglévő rendszert vagy drága kiegészítőket kellene vásárolni.
Mivel ezek a redőnyök ugrókódos RF vezérlést használnak, közvetlen vezérlésük nem megoldható. Ezért a legmegbízhatóbb módszer a gyári távirányító használata, amelyet elektronikusan „megnyomunk”, vagyis egy relé segítségével imitáljuk a gombnyomást.
Ez a megközelítés egyszerű, stabil és költséghatékony, miközben teljes mértékben kompatibilis marad a meglévő rendszerrel. Nem igényel felhőt, nem függ gyártótól, és bármikor bővíthető.
Miért érdemes ezt választani?
Mert egy széles körben elterjedt redőnytípust tudsz vele automatizálni minimális költséggel, miközben a vezérlés teljesen testre szabható: hőmérséklet, napsütés, jelenlét vagy akár egyedi logika alapján is működhet.

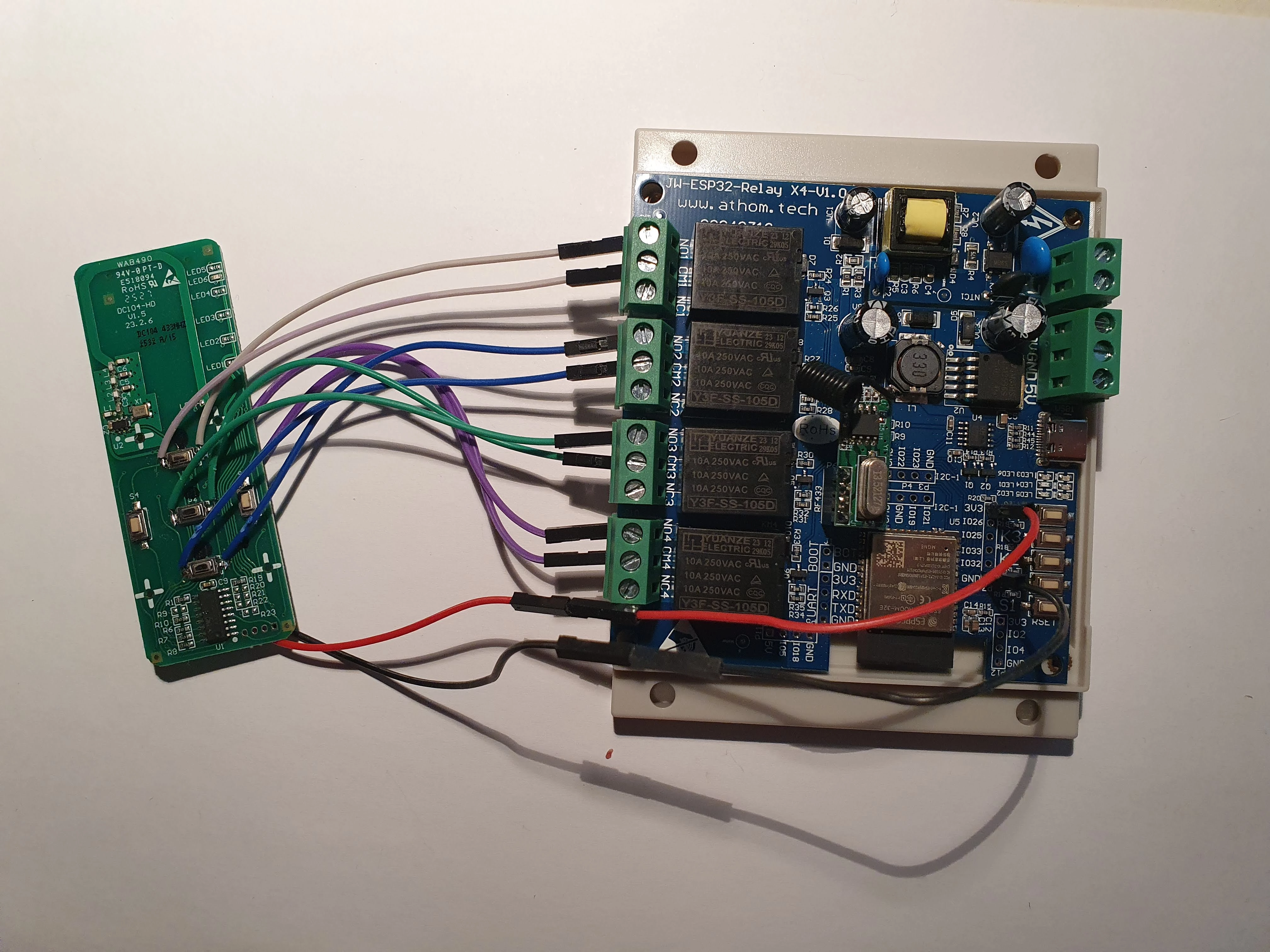

Ez a gyakorlatban úgy valósítható meg, hogy a távirányító mikrokapcsolóira vezetékeket forrasztunk, majd ezeket egy Tasmota firmware-rel működő szárazkontaktusú relével vezéreljük. Így a rendszer teljes mértékben automatizálhatóvá válik, miközben megőrzi a gyári kompatibilitást.
A pontos pozicionáláshoz (nem csak teljes fel/le mozgatás) szükséges a mozgási idők mérése és egy egyszerű Tasmota Rule szabály alkalmazása. Fontos tudni, hogy még BIDI motorok esetén sem érhető el valódi pozíció visszajelzés, így a rendszer időalapú becsléssel dolgozik.
| Funkció | Relé |
|---|---|
| Fel | NO1 + COM1 |
| Le | NO2 + COM2 |
| Stop | NO3 + COM3 |
| Reset | NO4 + COM4 |
Tápellátás:

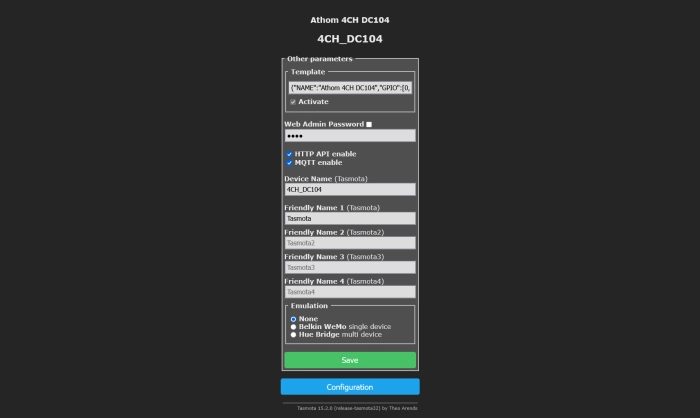

192.168.4.1{"NAME":"Athom 4CH DC104","GPIO":[0,0,0,0,0,0,1,1,226,227,225,544,1,1152,0,0,0,0,0,0,0,0,0,224,0,0,0,0,0,0,34,35,32,0,0,33],"FLAG":0,"BASE":1}
Interlock 1,2
Interlock ON
SetOption80 1
ShutterMode 1
ShutterRelay1 1
PulseTime3 10
PulseTime4 10
(soronként, nem egyben!)Rule1 ON
Power1#State=0 DO Power3 ON ENDON ON
Power2#State=0 DO Power3 ON ENDON
Rule1 1
(soronként, nem egyben!)
A pontos működéshez mérd meg:
ShutterOpenDuration 32
ShutterCloseDuration 30
(soronként, nem egyben!)Tipp: adj hozzá +1 másodpercet a stabil működés érdekében.
WebPassword sajatjelszoBejelentkezés:

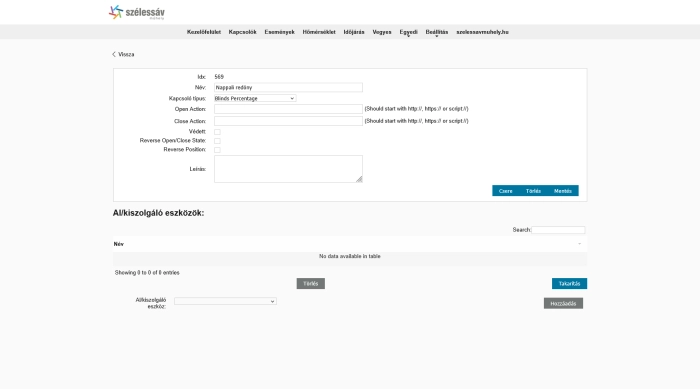

Hozz létre 3 virtuális eszközt:
| IDX | Funkció |
|---|---|
| 1 | Redőny idx (megegyező az 1 és 2) |
| 2 | Redőny idx (megegyező az 1 és 2) |
| 3 | Stop idx |
| 4 | Reset idx |
