A rendszerünk két különálló keverőszelepet képes kezelni, amelyek elsődleges funkciója a fűtési üzemmód során a padlófűtés és a radiátoros fűtés eltérő hőigényeinek kielégítése, valamint a mennyezeti és falhűtés során fellépő páralecsapódás megelőzése.

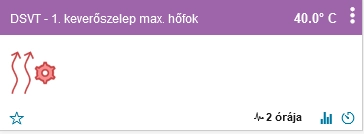

A rendszer kettő keverő szelep szabályozását támogatja, az általánosan elterjed padlófűtés + radiátoros rendszerekhez alaklmazkodva. Alapesetben a keverőszelepek min és max hömérséklete megeggyezik akkor a a szelep a hisztérizis tartományon belűl tartja a szelep előre menő hőfokát. Ha ettől eltérő értéket állítunk be akkor a helyiség hőtehetelenségéből és a külső hőmérséklettől függöen linárisan vezérli a két végérték között.

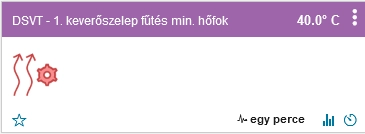

A fűtési üzemmódban választhatunk az egyszerű, maximált hőmérséklet beállítása és dinamikus hőmérséklet szabályozás között. A dinamikus hőmérséklet szabályozás esetén a fűtési célhőmérséklet és a pillanatnyi mért hőmérséklet arányában szabályozza a min és max érték között az előremenő hőmérékletet. Igény esetén ennek "meredeksége" a S_1M és az S_2M értékkel módosítható, az alapértelmezett érték 100%, ha az a cél, hogy hamarabb érje el a max hőmérsékletet akkor ezt az értéket csökkenteni kell.

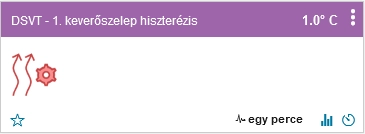

A hőmérséklet szabályozásánál figyelembe vesszük a hiszterézis értéket is, amely biztosítja, hogy a beállított célhőmérséklet körül tartsa az előremenő hőmérsékletet.

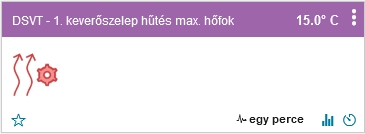

Hűtés esetén a keverőszelepek működését két különböző módon szabályozhatjuk. Az egyik az eggyező min és max érték ebben az esetben a keverőszelep ennek az értéknek a megtartására törekszik.
A másik lehetőség, ha ezeket az értékeket eltérőnek állítjuk, akkor, mint a fűtés esetében már korábban ismertetett, egy számított hőtényező alapján történik a dinamikus szabályozás a minimum és maximum értékek között. Ez a módszer lehetővé teszi, hogy a keverőszelep állása az aktuális hőmérsékleti igényekhez igazodjon, így biztosítva a hatékonyabb és energiahatékonyabb működést.

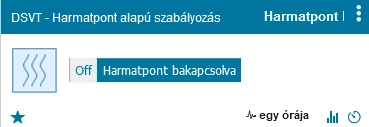

Harmatpont vezérlés esetén a helyiségek hőmérséklete és páratartalma alapján határozzuk meg a legalacsonyabb hőmérsékleti értéket, amely alatt nem lehet a hűtőfolyadék hidegebb, mert ez páralecsapódást okozna a csövezésen.

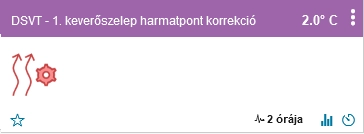

Ezt az értéket "biztonsági" korrekciós értékkel növelhetjük meg a "vegyes" beállításokban, így megemelve az előremenő folyadék hőmérsékletét. Hűtési szabályozás során nincs lehetőség az egyes szelepek elzárására; ha nincs más műszaki megoldás a nem kívánt kör hűtésének megakadályozására, akkor egy szobahőmérsékletet meghaladó korrekciós érték beállításával gyakorlatilag zárásra kényszeríthetjük a keverőszelepet, ezzel megakadályozva a kör hűtését.
Ez a rendszer lehetővé teszi, hogy a különböző helyiségek hőigényeihez igazodva szabályozhassuk a fűtést és hűtést, miközben a páralecsapódás elleni védelemmel is rendelkezik. A rendszer adaptív módon kezeli a külső és belső körülmények változásait, biztosítva a hatékony és gazdaságos működést.
